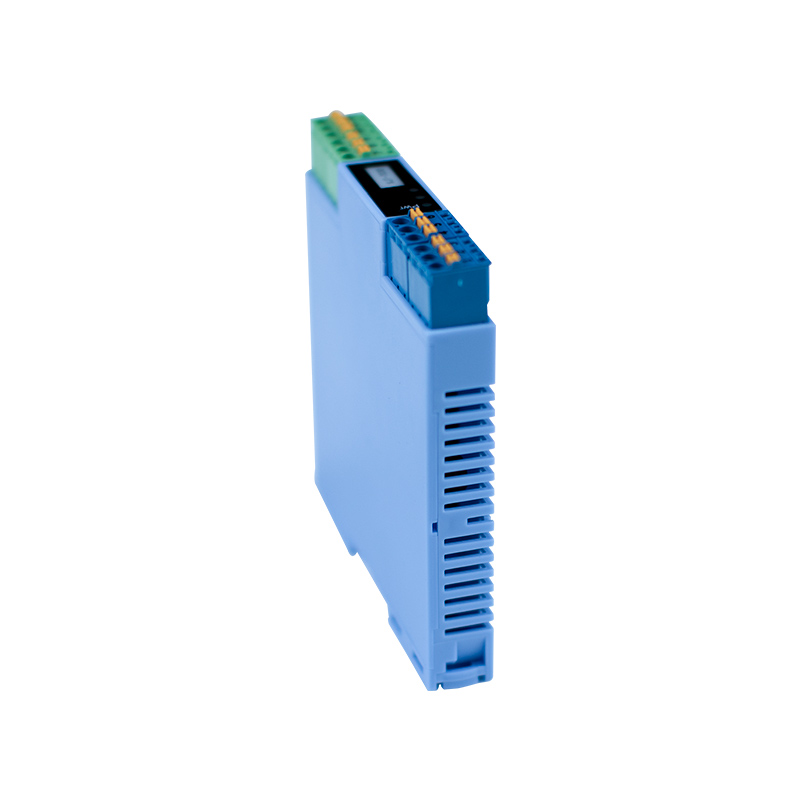

· 接收来自危险区域的触点开关或NAMUR接近开关信号, 通过隔离, 以继电器触点输出方式传送至安全区的控制系统或其它仪表。
· 双通道，两路输入，两路输出。
· 直流电源供电方式,供电电源-输入-输出以及各通道之间隔离。

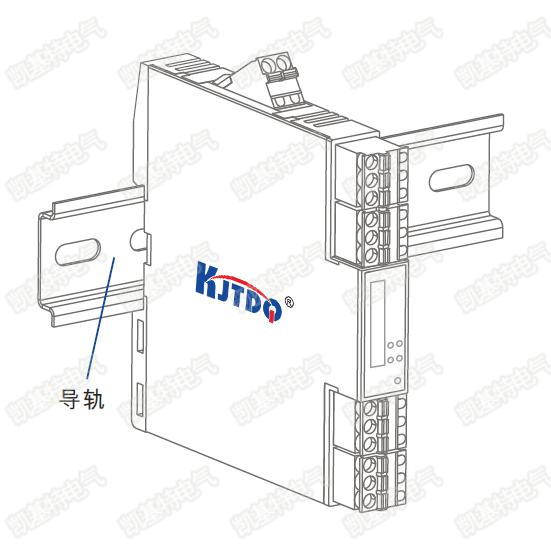

· 采用标准的35mm DIN导轨卡式安装。可拔插的接线插头端子,弹簧压紧连接。
· 此仪表属于“ 本安型” 电 气设备，安装在安全场所。
· 安装、电气连接和操作应该由有电工技术资质的专业人员进行。
· 请遵守所述的安装方面的要求。请遵守相应的规章及安全规定、以及技术方面的常规守则。
· 技术数据请参阅本使用说明书。
· 禁止对仪表内部的电路进行任何修改,不得擅自维修该仪表。
· 只能用一个同类仪表替换, 只有制造商才可以执行维修操作。
· 该仪表防护等级为IP20 (IEC 60529/EN 60529), 适合在清洁、干燥的环境内使用。不要给设备施加超过其设计能力的负荷。
· 在本安侧进行测量时, 必须遵守连接本安型电气设备的相关规定。在本安电路内只能使用允许用于此类电路的设备。
· 只有在仪表断电的状态下, 才允许进行安装或拆卸、连接或者断开接线。
· 如果出现仪表损坏、不当负荷或者功能故障时，要将仪表停机，并立即撤出。
输入 | 代码 | 说明 |
触点开关或NAMUR接近开关 (注: 触点开关需要连接线路故障传感器) | K | 有线路故障检测功能 |
触点开关或NAMUR接近开关 | C | 无线路故障检测功能 |
输出 | 代码 | |
继电器输出点 | S | |
晶体管 | T | |
电平信号 | P |
供电电压范围：20~30VDC
额定供电电压 ：24V DC
电流消耗(24VDC供电, 继电器输出) ：<60 mA ◆ 从 危险区输入
触点开关或符合DIN 19234的NAMUR接近开关。开路电压：8V±0 .5V
开关阈值：1.2~2.1mA
回滞：0.2mA (典型值)
● 向安全区输出
输出类型： ① 继电器触点; ② 晶体管; ③ 电平信号 (订货时请选择输出类型)
① 继电器触点
触点特性：24VDC，2A ；
负载类型：电阻性负载
响应时间：≤10ms
② 晶体管
外部供电电压：≤40V
驱动输出电流：≤40mA
晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平: VCC-2.5V; 低电平:≤ 0.5V
③ 电平信号
高电平： 4.5V ~ 5.5V
低电平：≤0.5V
高电平驱动能力：≤20mA
仪表出厂的设定状态为输入与输出同相, 即输入开关吸合，输出继电器也吸合。仪表面板上的输出状态指示灯亮。
◆ 仪表指示灯
仪表面板上的LED 指示灯:
PWR为电源指示灯(通电, 指示灯亮)
OUT1 为第一路输出状态指示灯(灯亮,输出继电器触点吸合)
OUT2 为第二路输出状态指示灯(灯亮,输出继电器触点吸合)
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥1 00MΩ / 500VDC工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围： 5～95％RH （无冷凝）
外壳材料：阻燃ABS
防护等级：IP 20
外形尺寸 / 整机重量 ：16×1 16×1 10（mm）;约110g~120g
适用于连接的现场设备及所处危险区域：符合DIN 19234的NAMUR接近开关。 0区、1区、2区；IIA、IIB、IIC。
防爆等级标志： [Exia Ga]IIC
安全参数： Um = 250V AC/DC Uo = 10.5V DC Io = 22mA
Po =57.8mW Lo = 3 mH Co = 1.7μF

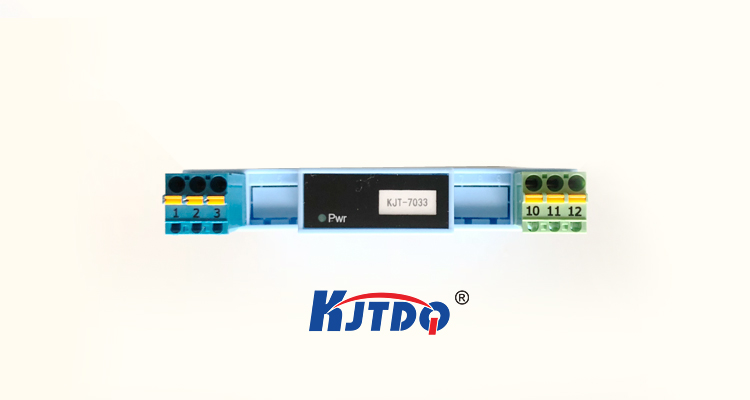

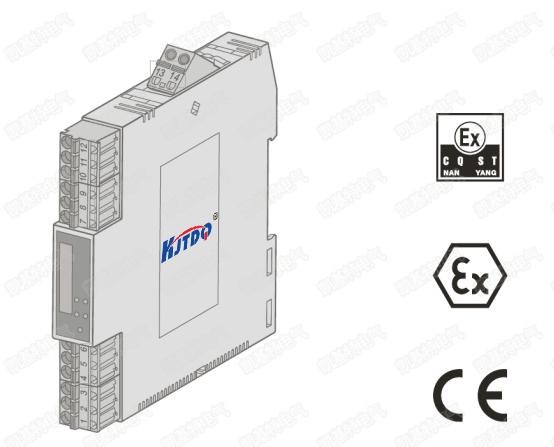

①仪表面板
②本安侧接线插头端子(蓝色)
③非本安侧接线插头端子(绿色)
④电源接线插头端子
⑤仪表壳体
⑥产品标签粘贴部位
⑦导轨安装卡口
⑧导轨安装锁紧卡
