KA-3267双回路立式行程开关
- 结构特点:双回路型行程开关 ,稳定可靠,体积小经济实用
- 外壳材料:由锌合金与强化塑胶组成,结构坚固
- 防护等级:IP66等级防护,可防水、防油和防尘结构
- 内部结构:内藏微动开关有双簧片设计结构,机械寿命长
- 应用场合:适用于防滴性,防溅性的场合,如立体车库,数控机床,印刷机械等
★双回路型行程开关,用途广泛
★结构坚固,由锌合金及强化塑胶组成
★体积小,可防水、防油
★内藏微动开关有双簧片结构设计,机械寿命更长
★具较大之OT动作
★容易配线之导管设计
★引动器种类多,方便使用
型号型号 | KJT | 3205 | 3208 | 3209 | 3212 | 3213 | 3214 | 3267 | 3268 | 3270 | 3289 |
操作力 操作力 | OF(最大)(最大) | 750克-厘米 | 750克-厘米 | 750克-厘米 | 750克-厘米 | 900克-厘米 | 900克-厘米 | 150克 | 150克 | 150克 | 550克-厘米 |
回弹力 | RF(最小)(最小) | 100克-厘米 | 100克-厘米 | 100克-厘米 | 200克 | 200克 | 200克 | 30克 | 30克 | 30克 | 100克-厘米 |
前预行程 | PT(最大)(最大) | 20 | 20 | 20 | 1.8毫米 | 1.8毫米 | 1.8毫米 | 30毫米 | 30毫米 | 30毫米 | 20 |
触发位置 | 目标价(±10%) | 22.5° | 22.5° | 22.5° | 2.0毫米 | 2.0毫米 | 2.0毫米 | 22.5° | 22.5° | 22.5° | 22.5° |
行程移动分辨率 | MD(最大)(最大) | 10 | 10 | 10 | 1.2毫米 | 1.2毫米 | 1.2毫米 | 14 | 14 | 14 | 14 |
触后行程 | OT(最小)(最小) | 75 | 75 | 75 | 4.0毫米 | 4.0毫米 | 4.0毫米 | 20毫米 | 20毫米 | 20毫米 | 75 |
累积总行程 | TT(最小)(最小) | 95 | 95 | 95 | 5.8毫米 | 5.8毫米 | 5.8毫米 | 50毫米 | 50毫米 | 50毫米 | 95 |

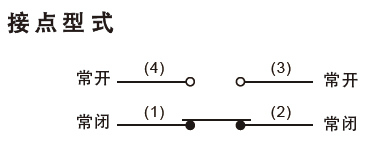

双断开机械功用 | INO+INC 力断开卡扣动作 强迫断开快速机芯 |
额定电压/电流 额定电压/电流 | 10(4)A,125,250VAC/6(2)A,380VAC 电感负载,余φ=0.4 |
接触电阻 接触电阻 | 初始<10mΩ,经测试<30mΩ |
绝缘电阻 | 100VDC 时最小 500mΩ |
电介强度 | AC 200VAC/分钟,用于裸露金属/端子、接地和对极之间 |
电性寿命 | 500,000 在 10A 250VAC 阻性 |
机械寿命 | 20,000,000 |
操作速度 运行速度 | 120 赛尔斯/分钟 |
防水防尘能力 | IP66(防压力水柱级) |
上升温度 | 在额定电压/电流下,在整个环境温度范围内最高 30°C |
合乎标准 | CENELEC EN 50041,EN 50047,IEC 337-1,VDE 0660 |
操作温度 | -25°C~+80°C |
保存温度 | -25°C~+80°C |
湿度 | 最大95°相对湿度(无露水) |
冲击系数抗冲击性 | 自由仓位 10G 超行程仓位 30G |
振动频率 振动频率 | 最大 55Hz |
端子螺丝扭力 | 6-8公斤法-厘米 |
其它螺丝扭力 | 盖子 12-14 千克英尺厘米/头 8-9 千克英尺厘米/安装 50-60 千克英尺/厘米 |
裸铜线尺寸 裸线恒河 | φ2 最大 |
电缆尺寸 电缆直径 | φ9 最大值(如果使用电缆 IP 66 φ8-9) |
