KA-3205双回路立式行程开关
- 结构特点：双回路型行程开关 ，稳定可靠，体积小经济实用
- 外壳材料：由锌合金与强化塑胶组成，结构坚固
- 防护等级：IP66等级防护，可防水、防油和防尘结构
- 内部结构：内藏微动开关有双簧片设计结构，机械寿命长
- 应用场合：适用于防滴性，防溅性的场合，如立体车库，数控机床，印刷机械等
★双回路型行程开关，用途广泛
★结构坚固，由锌合金及强化塑胶组成
★体积小，可防水、防油
★内藏微动开关有双簧片结构设计，机械寿命更长
★具较大之OT动作
★容易配线之导管设计
★引动器种类多，方便使用
| 型号型号 | KJT | 3205 | 3208 | 3209 | 3212 | 3213 | 3214 | 3267 | 3268 | 3270 | 3289 |
| 操作力 操作力 | OF（最大）（最大） | 750克-厘米 | 750克-厘米 | 750克-厘米 | 750克-厘米 | 900克-厘米 | 900克-厘米 | 150克 | 150克 | 150克 | 550克-厘米 |
| 回弹力 | RF（最小）（最小） | 100克-厘米 | 100克-厘米 | 100克-厘米 | 200克 | 200克 | 200克 | 30克 | 30克 | 30克 | 100克-厘米 |
| 前预行程 | PT（最大）（最大） | 20 | 20 | 20 | 1.8毫米 | 1.8毫米 | 1.8毫米 | 30毫米 | 30毫米 | 30毫米 | 20 |
| 触发位置 | 目标价（±10%） | 22.5° | 22.5° | 22.5° | 2.0毫米 | 2.0毫米 | 2.0毫米 | 22.5° | 22.5° | 22.5° | 22.5° |
| 行程移动分辨率 | MD（最大）（最大） | 10 | 10 | 10 | 1.2毫米 | 1.2毫米 | 1.2毫米 | 14 | 14 | 14 | 14 |
| 触后行程 | OT（最小）（最小） | 75 | 75 | 75 | 4.0毫米 | 4.0毫米 | 4.0毫米 | 20毫米 | 20毫米 | 20毫米 | 75 |
| 累积总行程 | TT（最小）（最小） | 95 | 95 | 95 | 5.8毫米 | 5.8毫米 | 5.8毫米 | 50毫米 | 50毫米 | 50毫米 | 95 |

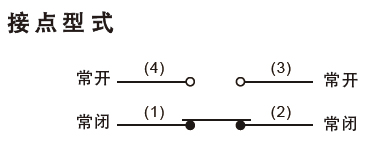

| 双断开机械功用 | INO+INC 力断开卡扣动作 强迫断开快速机芯 |
| 额定电压/电流 额定电压/电流 | 10（4）A，125，250VAC/6（2）A，380VAC 电感负载，余φ=0.4 |
| 接触电阻 接触电阻 | 初始<10mΩ，经测试<30mΩ |
| 绝缘电阻 | 100VDC 时最小 500mΩ |
| 电介强度 | AC 200VAC/分钟，用于裸露金属/端子、接地和对极之间 |
| 电性寿命 | 500，000 在 10A 250VAC 阻性 |
| 机械寿命 | 20,000,000 |
| 操作速度 运行速度 | 120 赛尔斯/分钟 |
| 防水防尘能力 | IP66（防压力水柱级） |
| 上升温度 | 在额定电压/电流下，在整个环境温度范围内最高 30°C |
| 合乎标准 | CENELEC EN 50041，EN 50047，IEC 337-1，VDE 0660 |
| 操作温度 | -25°C~+80°C |
| 保存温度 | -25°C~+80°C |
| 湿度 | 最大95°相对湿度（无露水） |
| 冲击系数抗冲击性 | 自由仓位 10G 超行程仓位 30G |
| 振动频率 振动频率 | 最大 55Hz |
| 端子螺丝扭力 | 6-8公斤法-厘米 |
| 其它螺丝扭力 | 盖子 12-14 千克英尺厘米/头 8-9 千克英尺厘米/安装 50-60 千克英尺/厘米 |
| 裸铜线尺寸 裸线恒河 | φ2 最大 |
| 电缆尺寸 电缆直径 | φ9 最大值（如果使用电缆 IP 66 φ8-9） |
