KJT-KELR-TE03 高精度激光测距传感器
- ：可精准量测待测物体的位移变化量。
- ：提供短距离、高精度的规格，适用于对精度有要求的应用；
- ：满足距离较长且仍需进行量测的应用，最远量测距离可达 400 mm。
- ：满足产品尺寸、厚度、及形状等多元型态的量测应用。
凯基特KJT-KELR-TE系列激光位移传感器采用三角法测量原理，利用线阵CMOS器件作为光学接收器件，具有测量精度高、测量时间短等特点，产品光路经过独特的产品设计，成像质量稳定;具有独特的补光技术

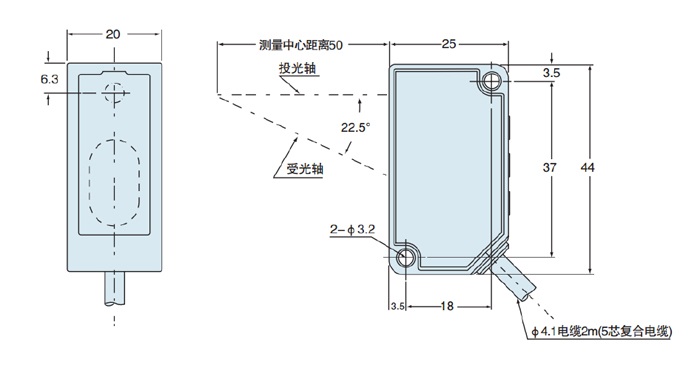

| 供电电压 | Uv12V DC～24V DC±10% | |
| 残余纹波 | 脉动P-P10% | |
| 消耗电流 | 60mA以下(电源电压12VDC时) | ≤40mA以下(电源电压24V DC时) |
| 直线性 | ±0.1%F.S | ±0.2%F.S |
| 外壳材料 | 铸铝合金(AL) | 有机玻璃(PMMA) |
| 连接类型 | 引线 | |
| 显示器 | 4位数码管 | 2xLED |
| 外壳防护等级 | IP67 | |
| 防护等级 | III | |
(注)未指定时的测量条件如下：
电源电压： 24V DC、
周围温度：+20℃、
反应时间： 10ms、测量中心距离的模拟输出值。
对象物体：白色陶瓷。 (注2)：根据FDA规则的Laser Notice No.50的规定、并以FDA为基准。
该值为测量中心距离上的值。以中心光强度的1/e2 (约13.5%)定义这些值。 如果定义区域外有光泄漏，并且检测点周围有高于检测点本身的强反射，检测结果可能会受到影响。
| 性能 | TE03 |
| 测量中心距离 | 30mm |
| 测量范围 | ±5mm |
| 光束直径 | 约φ50μm |
| 重复精度 | 10μm |
| 受光元件 | CMOS图像传感器 | |
| 光源 | 红色半导体激光2级(JIS/IEC/GB)、Ⅱ级(FDA)(注2) | |
| 控制输出 | 〈NPN输出型〉 NPN开路集电极晶体管 最大流入电流：50mA 外加电压：30VDC以下(控制输出和0V之间) 剩余电压：1.5V以下(流入电流50mA时) 漏电流：0.1mA以下 | 〈PNP输出型〉 PNP开路集电极晶体管 最大源电流：50mA 外加电压：30V DC以下(控制输出和＋V之间) 剩余电压：1.5V以下(流入电流50mA时) 漏电流：0.1mA以下 |
| 模拟输出 | 模拟输出·输出范围：0V～5V(正常时)；5.2V(报警时) 输出阻抗：100Ω | |
| 输出范围： 4mA～20mA(正常时)； 0mA(报警时) | ||
| 动作输出 | 负载阻抗：300Ω 最大；入光时ON／非入光时ON可切换 | |
| 短路保护 | 自动复位式 | |
使用说明：
本产品用户交互接口主要由数码管、LED指示灯以及按键组成。数码管及LED指示灯用于产品信息显示，按键用于对产品参数进行修改
高精度CMOS影像传感器&配备算法：
采用位移传感器所使用的高精度CMOS影像传感器，以及位移传感器一直使用的本公司独特的算法，实现了微型激光传感器1mm/100mm的高精度
注意：
请勿将本产品用作保护人身安全的检测装置使用。
对于以保护人体为目的的检测装置，请使用符合 OSHA、ANSI 及 IEC 等各国有关人体保护用品法律和标准的产品。
请勿按照产品附带的使用说明上所未记载的方法进行操作。按照规定以外的步骤进行控制、调整时，可能会受到危险的放射性激光的照射。
本产品为符合JIS/IEC/GB标准的2级激光产品或 FDA规则的Ⅱ级※激光产品。该产品存在一定危险，请勿直视激光或通过透镜等进行观察。
相对于移动体的方向
<材质、有色差的情况下>
测量时，移动的测量对象物的材质、颜色极端不同的情况下，按照下图所示方向进行安装，从而可将测量误差控制在最小限度。
<对旋转的对象物进行检测>
对旋转的对象物进行测量时，按照下图所示方向进行安装，从而可抑制对象物的上下振动和位置偏移等的影响。
<存在段差的情况下>
移动的检测对象物存在段差的情况下，请按照以下方法进行安装，从而可在测量时抑制段差边缘所产生的影响。
在狭隘场所和凹陷部分进行测量。
在狭隘场所和孔中进行测量的情况下，安装时，请注意避免遮挡投光部至受光部的光路。
安装在墙上时
请按照以下方法进行安装，以免墙面产生的多重反射光入光到受光部分。另外，墙面反射率较高的情况下，如改为无光泽的黑色，则效果更好。
