可见红光型冷金属检测器|钢铁行业检测传感器产品型号-参数-接线图
- 外壳形式：方形
- 工作电源：DC12V、DC24V、A110CV、A220CV；±10%额定电压值
- 工作温度：-25℃～+70℃
冷金属检测器主要用于冶金工业生产线现场，通过对工件运动位置的到位检测，输出一开关量控制信号(接点或电平信号)，参与自动控制。
冷金属检测器按发光光源可分为：可见红光型冷金属检测器和红外光型冷金属检测器两种类型。
冷金属检测器按检测形式可分为：反馈反射型(R)，对射型(T)，直接反射型(D)。
| 外壳形式 | 方形 | |||||
| 工作电源 | DC12V、DC24V、A110CV、A220CV；±10%额定电压值 | |||||
| 工作温度 | -25℃～+70℃ | |||||
| 检测形式 | 反馈反射式（R） | 对射式（T） | 直接反射式（D） | |||
| 检查距离 | 12m（SP-17型反射镜） 6m（SP-18型反射镜） | 15m | ≤1.2m | |||
| 输出形式 | 接点（Z） | 接点容量：AC250V/5A；DC30V/5A | ||||
| 电平 | 12V | 负载电流100mA | PNP常开：A(P)；PNP常闭：B(P) | |||
| 负载电流100mA | NPN常开：A(N)；NPN常闭：B(N) | |||||
| 24V | 负载电流100mA | PNP常开：C(P)；PNP常闭：D(P) | ||||
| 负载电流100mA | NPN常开：C(N)；NPN常闭：C(N) | |||||
| 光隔离 | 最大输入工作电压≤DC27V，负载电流100mA | |||||
| 指示灯 | ≥20MΩ（当DC500V时） | |||||
| 绝缘电阻 | ≤5W | |||||
| 功耗 | 接点＜20ms；电平与隔离＜2ms | |||||
| 响应时间 | 白炽灯 10000Lx | |||||
| 抗光干扰 | 瞬时针旋转，由低到高 | |||||
| 灵敏度 | 直流输入极性保护，电平输出短路及过载保护 | |||||
| 操作角度 | 方位角任意调节，俯仰角±45° | |||||

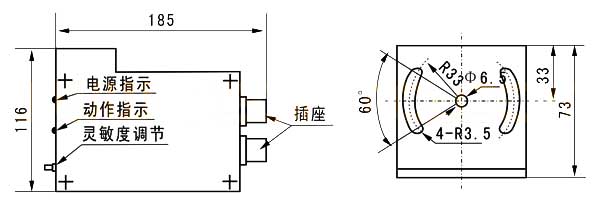

| 外型尺寸 | 长×宽×高 185mm×116mm×73mm | |||||
