无线智能网关
- 产品系列:KJT无线智能网关
- 负载电流:DC10V-30V 推荐 12Vor24V
- 输入配置:支持 RS485 串口、Ethernet 接口
- 传输距离:20-1000M
- 电器寿命:>10万次
- 防护等级:IP65/IP67
型 号 | KJT-KNWLAT2R | |||
协议标准 | LoRa 私网协议 | |||
频率范围 | 470~510MHz LoRa | |||
最大链路预算 | 169dB | |||
最大发射功率 | 27dBm | |||
极化方式 | 单极化;垂直极化 | |||
传输速率 接收灵敏度(dBm) 2400bps -126dBm 灵敏度 800bps -130dBm 300bps -142dBm | ||||
组网方式 | 星型 | |||
建议传输距离 | 20-1000M | |||
管 理 | ||||
管理方式 | 支持中/英文管理、配置免重启;支持云管理 | |||
复位 | 硬件 | 支持 | ||
软件 | 支持 | |||
功 能 | ||||
工作模式 | P2P-S、M2P 等 | |||
输入配置 | 支持 RS485 串口、Ethernet 接口 | |||
通讯协议 | MODBUS | |||
信号灯 | 双色防水信号灯 | |||
安全性 | ||||
无线加密 | CPC 校验 AES128 | |||
硬件 | ||||
CPU | 工业级MCU | |||
内存 | FLASH | 32MB | ||
SRAM | 2M | |||
扩展卡(选配) | 支持 | |||
主频 | 400MHz |
设备安装
上电前优先安装天线,取出稳压电源盒连接 PWR,通讯网线穿过配套的网线防水头连接 ETH,按下 ON/OFF
电源按钮,STA 快速闪烁后平缓闪烁,及为正常运行;
智能网关与无线发射器配对安装,出厂前已默认完成配对程序,设备 ID 贴于产品表面,按照对应点表安装;
智能网关与上位机通过网线相连进行数据传输,传输协议为 MODBUS TCP。
无线发射器 | 无线智能网关 | 组号 | |
1 | CH-0, Node: 11 | CH-0, GW: 1 | 1 |
2 | CH-1, Node: 12 | CH-1, GW: 2 | 2 |
3 | CH-2, Node: 13 | CH-2, GW: 3 | 3 |
接 口 | |||
接插口 | 接插口数量 | 3 | |
接插口属性 | 1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口 | ||
天线 | 天线接口 | N 型母头 1 路发射、1 路接收(默认) | |
N 型母头 1 路中继、1 路 4G(选配) | |||
天线增益 | 3dBi | ||
天线角度 | 垂直极化 全向天线 | ||
供 电 | |||
供电方式 电源 | DC10V-30V 推荐 12Vor24V | ||
工作环境及特征 | |||
浪涌防护 | 共模 4Kv/差模 2Kv | ||
湿度(非凝结) | ≤95%(非凝结) | ||
工作温度 | -40~75℃ | ||
储存温度 | -40~80℃ | ||
特性 | 上行接收信道数量 | 2 路(支持 2 路并行接收) | |
下行发射行道数量 | 1 路 | ||
中继信道数量 | 1 路 | ||
尺寸 | L*W*H(mm) | 250*200*75 | |
工作电流 | 满负荷工作电流 | < 1.5A @12V | |
正常状态工作电流 | < 600mA @12V | ||
空闲状态工作电流 | <70mA @12V |

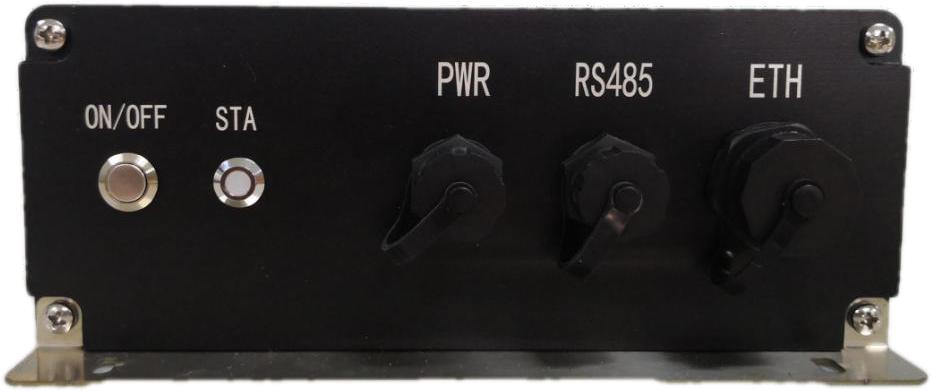

ON/OFF: | 运行按钮开关 | STA: | 运行状态指示灯 |
PWR: | DC24V 电源接口 | RS485: | 485 串口通讯口 |
ETH: | 以太网通讯口 |
