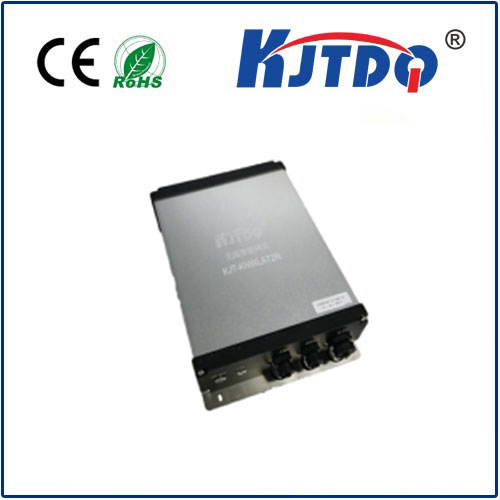

无线智能网关
- 型号系列：KJT-KNWLAT2R
- 协议标准：LoRa 私网协议
- 频率范围：470～510MHz LoRa
- 最大链路预算：169dB
- 最大发射功率：27dBm
- 极化方式：单极化；垂直极化

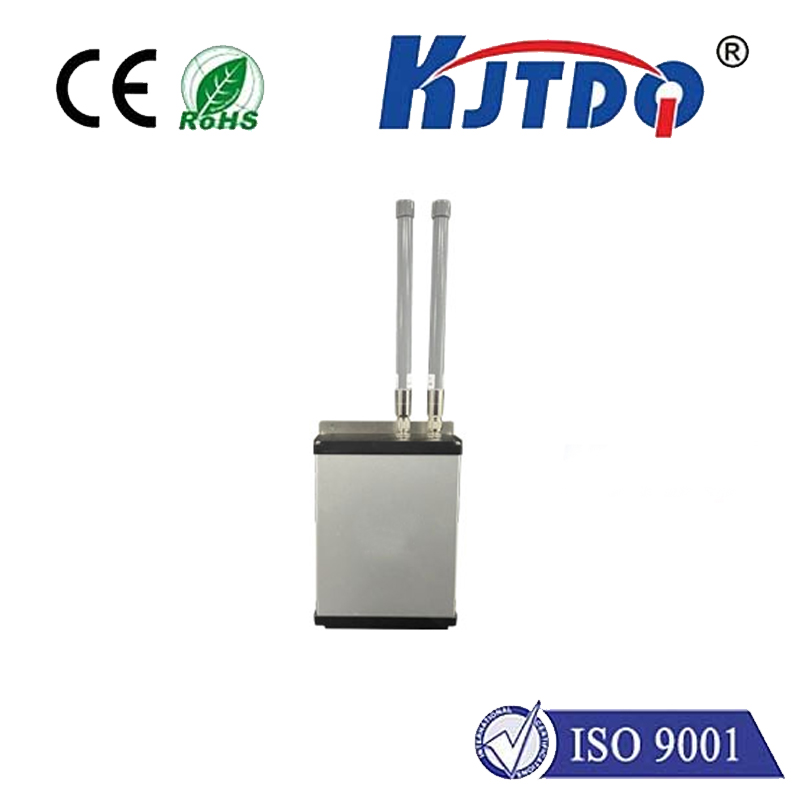

产品清单无线智能网关*13dBi 高增益玻璃钢天线*2AC220V 转 DC24v 稳压电源盒*1 型 号 KJT-KNWLAT2R协议标准LoRa 私网协议频率范围470～510MHz
| 型 号 | KJT-KNWLAT2R | |||
| 协议标准 | LoRa 私网协议 | |||
| 频率范围 | 470～510MHz LoRa | |||
| 最大链路预算 | 169dB | |||
| 最大发射功率 | 27dBm | |||
| 极化方式 | 单极化；垂直极化 | |||
| 传输速率 接收灵敏度(dBm) 2400bps -126dBm 灵敏度 800bps -130dBm 300bps -142dBm | ||||
| 组网方式 | 星型 | |||
| 建议传输距离 | 20-1000M | |||
| 管 理 | ||||
| 管理方式 | 支持中/英文管理、配置免重启；支持云管理 | |||
| 复位 | 硬件 | 支持 | ||
| 软件 | 支持 | |||
| 功 能 | ||||
| 工作模式 | P2P-S、M2P 等 | |||
| 输入配置 | 支持 RS485 串口、Ethernet 接口 | |||
| 通讯协议 | MODBUS | |||
| 信号灯 | 双色防水信号灯 | |||
| 安全性 | ||||
| 无线加密 | CPC 校验 AES128 | |||
| 硬件 | ||||
| CPU | 工业级MCU | |||
| 内存 | FLASH | 32MB | ||
| SRAM | 2M | |||
| 扩展卡（选配） | 支持 | |||
| 主频 | 400MHz | |||
| 接 口 | |||
| 接插口 | 接插口数量 | 3 | |
| 接插口属性 | 1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口 | ||
| 天线 | 天线接口 | N 型母头 1 路发射、1 路接收（默认） | |
| N 型母头 1 路中继、1 路 4G（选配） | |||
| 天线增益 | 3dBi | ||
| 天线角度 | 垂直极化 全向天线 | ||
| 供 电 | |||
| 供电方式 电源 | DC10V-30V 推荐 12Vor24V | ||
| 工作环境及特征 | |||
| 浪涌防护 | 共模 4Kv/差模 2Kv | ||
| 湿度（非凝结） | ≤95％（非凝结） | ||
| 工作温度 | -40～75℃ | ||
| 储存温度 | -40～80℃ | ||
| 特性 | 上行接收信道数量 | 2 路（支持 2 路并行接收） | |
| 下行发射行道数量 | 1 路 | ||
| 中继信道数量 | 1 路 | ||
| 尺寸 | L*W*H(mm) | 250*200*75 | |
| 工作电流 | 满负荷工作电流 | < 1.5A @12V | |
| 正常状态工作电流 | < 600mA @12V | ||
| 空闲状态工作电流 | <70mA @12V | ||

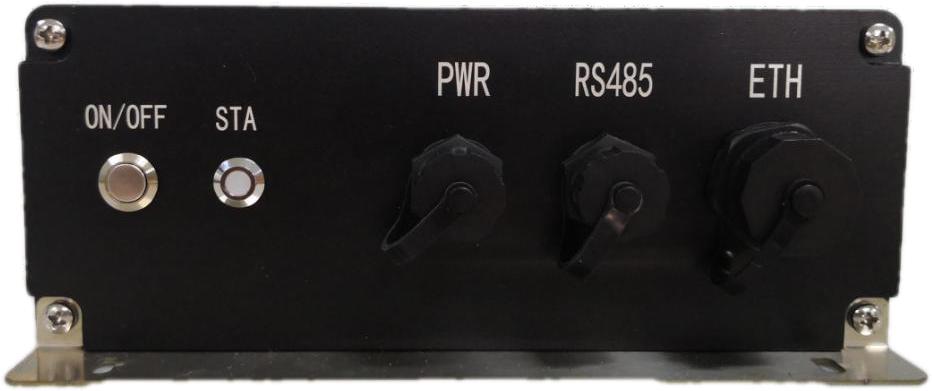

| ON/OFF： | 运行按钮开关 | STA： | 运行状态指示灯 |
| PWR： | DC24V 电源接口 | RS485： | 485 串口通讯口 |
| ETH： | 以太网通讯口 |
设备安装
上电前优先安装天线，取出稳压电源盒连接 PWR，通讯网线穿过配套的网线防水头连接 ETH,按下 ON/OFF
电源按钮，STA 快速闪烁后平缓闪烁，及为正常运行;
智能网关与无线发射器配对安装，出厂前已默认完成配对程序，设备 ID 贴于产品表面，按照对应点表安装;
智能网关与上位机通过网线相连进行数据传输，传输协议为 MODBUS TCP。
配对点表
| 无线发射器 | 无线智能网关 | 组号 | |
| 1 | CH-0， Node: 11 | CH-0， GW: 1 | 1 |
| 2 | CH-1， Node: 12 | CH-1， GW: 2 | 2 |
| 3 | CH-2， Node: 13 | CH-2， GW: 3 | 3 |
