张力传感器的测量原理

• 时间：2024-01-19 12:44:55
• 点击：0

张力传感器作为一种精确测量张力的工具，其工作原理主要涉及到以下几个关键部分：

1.弹性元件：弹性元件是张力传感器的核心部分，通常由金属材料制成，如不锈钢或镍合金。当外部张力作用在弹性元件上时，它会发生形变。这种形变的大小与施加的张力成正比，是传感器测量的基础。

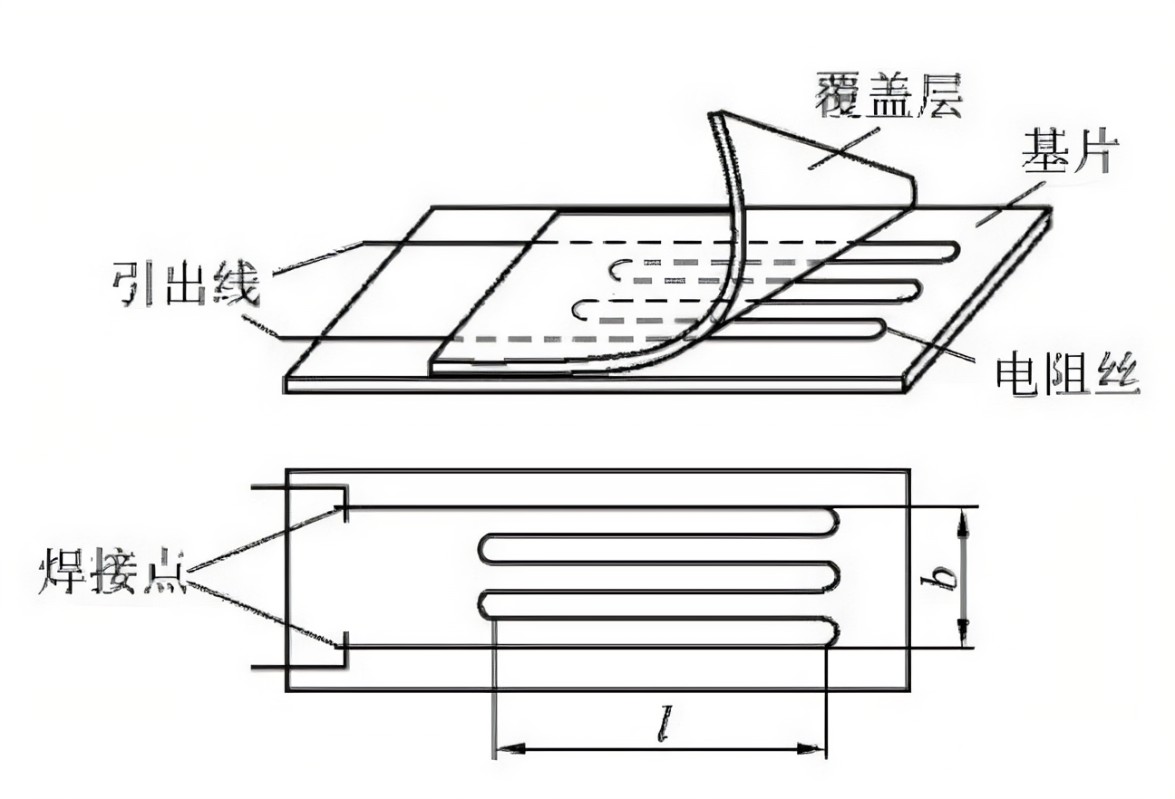

2.电阻应变片：电阻应变片是一种能将机械形变转换为电阻变化的元件。它被粘贴在弹性元件上，当弹性元件发生形变时，应变片也随之变形，导致其电阻值发生变化。应变片的电阻变化值反映了外部应力的程度。

3.测量电路：测量电路是用来检测电阻应变片电阻变化的系统。通常，一个简单的惠斯通电桥电路就能实现这一功能。在这个电路中，当应变片受到应变时，其电阻值发生变化，导致电桥不平衡，从而产生一个与应变成比例的电压输出。这个电压输出就是我们测量到的信号。

4.温度补偿：由于温度变化可能影响应变片的电阻值，进而影响传感器的测量精度，因此需要进行温度补偿。常见的温度补偿方法包括使用热敏电阻、在软件层面进行温度校正等。这些方法旨在消除温度对测量结果的影响，确保传感器在各种温度条件下都能提供准确的测量结果。

5.信号处理：信号处理是传感器中至关重要的一环。从测量电路中获取的原始信号往往包含噪声和干扰，需要进行滤波、放大和数字化处理，以便于后续的数据分析和处理。现代张力传感器通常都会配备数字信号处理器(DSP)或微控制器(MCU)，这些组件能对原始信号进行快速、准确的处理，进一步提升了传感器的性能和稳定性。

张力传感器的测量原理是一个复杂而精细的过程，涉及到多个物理效应和电子技术。通过深入理解这一原理，我们可以更好地利用这种工具，为各种应用提供精确、可靠的张力测量结果。
