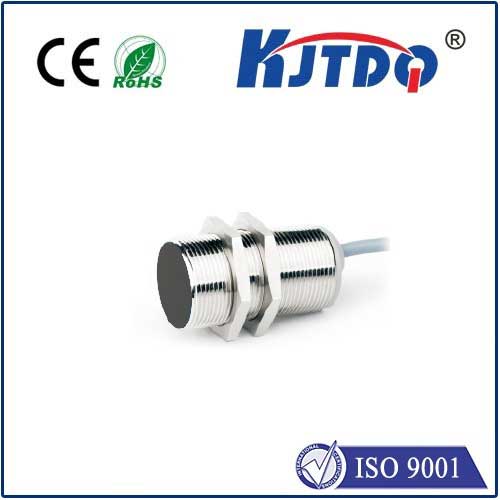

M30埋入式模拟量接近开关
- 产品系列：KJT-WJ30M
- 安装方式：埋入式
- 检测距离：0.1-10MM
- 工作电压：10-36VDC
- 输出方式：PNP-Analog
- 环境温度：-25℃~+70℃
- 出线方式：2M PVC引线
应用:
带有模拟输出的电感式接近传感器是一种测量式控制位置偏差的电子信号发生器,其用途非常广泛。
例如：--可测量弯曲和偏移
--可测量幅高度
--可控制尺寸的稳定性
--可控制定位
--可控制对中心率或偏心率
工作原理：
当一金属物体接近模拟传感器的感应面时，使模拟传感器LC振荡量衰减，利用这一点的变化量，转换电流输出量，输出电流的大小，直接和金属物体与模拟传感器感应面之间距离远近或成正比例关系(可参看接近距离与输出电流关系曲线图)。
标准检测物：
用1mm厚方形钢片，边长和模拟传感器的感应面直径相等的电工软铁(即A3钢材)
| ● 能检测各种金属物体 | 直流三线PNP |
| ● 具有浪涌、过载、逆极性保护功能 | 4-20MA |
| ● 外壳材料: 铜镀镍 | 0-20MA |
| ● 防护等级: IP67(IEC) | 0-10V |
| ● 环境温度: -25℃~+70℃ | 其他定制 |
| 产品型号 | KJT-WJ30M |
| 安装方式 | 埋入式 |
| 检测距离 | 0.1-10mm |
| 工作环境温度 | -25℃~+70℃ |
| 外形规格 | M30*1.5-55 |
| 工作电压 | 10-36VDC |
| 涟波 | <10% |
| 无负载电流 | <35mA |
| 负载电阻 | 电流输出 4-20mA /400ΩMax 电压输出 0-10VDC / ≥2KΩ， 电压电流双输出 0-10VDC/≥2KΩ ; 0-20mA/400Ω |
| 线性度 | <5% |
| 开关频率 | 100Hz |
| 温度漂移 | <5%(Sr) |
| 重复精度 | 0.02mm |
| 短路保护 | -- |
| 反极性保护 | YES |
| 连接方式 | 2M PVC引线 |
| 防护等级 | IP67 |
| 感应面材质 | PBT |
| 外壳材质 | 铜镀镍 |
| EMC | RFI>3V/M / EFT>1KV / ESD>4KV(contact) |
| 冲击/震动 | IEC 60947-5-2,Part7.4.1 / IEC 60947-5-2,Part7.4.2 |
