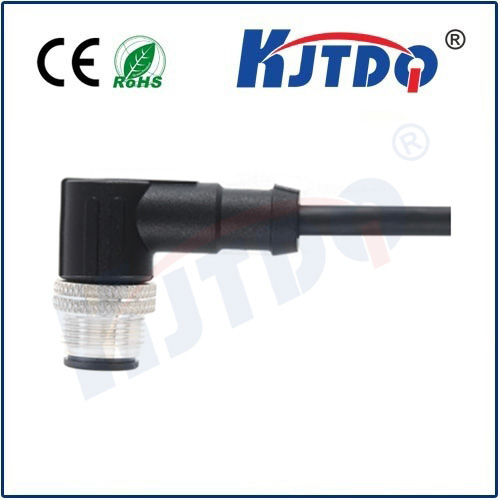

M12连接器 A型-浇铸电缆屏蔽系列 弯头
M12连接器 A型-浇铸电缆屏蔽系列 弯头
M12连接器 A型-浇铸电缆屏蔽系列 弯头
M12连接器 A型-浇铸电缆屏蔽系列 弯头

M12连接器 A型-浇铸电缆屏蔽系列 弯头

  • 针数4:M12X4L2PVC-T(或PUR-T)
  • 针数4:M12X4K2PVC-T(或PUR-T)
  • 针数5:M12X5L2PVC-T(或PUR-T)
  • 针数5:M12X5K2PVC-T(或PUR-T)
  • 针数8:M12X8L2PVC-T(或PUR-T)
  • 针数8:M12X8K2PVC-T(或PUR-T)

主要技术参数

针数

Number of contacts458
锁索方式Connector locking system螺纹式/screw
连接方式Termination浇铸电缆/moulded-on
连接截面Wire gauge0.34mm²(AWG22)0.25mm²(AWG24)
电缆直径Cable outlet5.0mm6.0mm
防护等级Degree of protectionIP67
机械寿合Mechanical operation>500拔插周期/>500matingcycles
最高工作温度Upper temperture+85C
最低工作温度Lower temperture-25℃
额定电压Rated voltage250V60V30V
额定冲击电压Rated impulse voltage2500V1500V800V
污染等级Pollution degree3
过电保护等级Overvoltage categorieII
绝缘组别Material groupII
额定电流(40℃)Rated current(40℃)4A2A
触点电阻Contact resistance≤3mΩ
触点材料Material of contactCu/Zn(黄铜brass)
触点电镀材料Contact platingAu
外壳材料Material of housingPVC/PUR

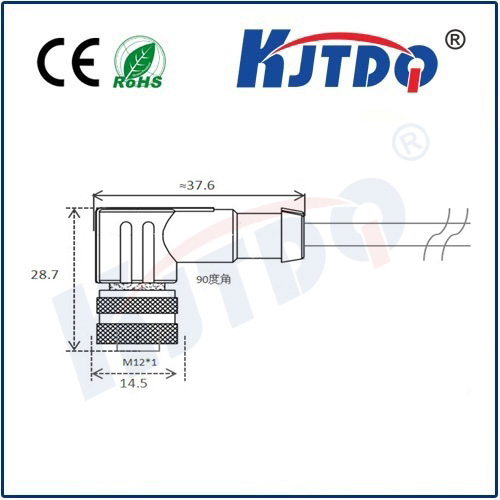

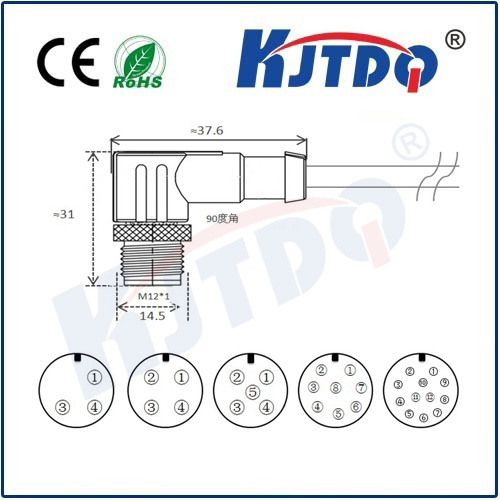

尺寸图
