【新品推荐】反射型光电传感器的“技术革新”--凯基特TOF型光电传感器

• 时间：2023-01-02 09:11:22
• 点击：0

以往的传统的反射型光电传感器存在“检测距离短”、“受工件颜色的影响而误检测”、“传感器机身大”等课题，用途上有一定的局限。采用TOF检测原理，从本质上改变光电产品易受目标物影响的问题。

与依靠光量反馈检测物体的传统光电开关比较，使用TOF技术的KJT-FG30的光电传感器有如下优点：

1：定位更精准
2：减少物体表面颜色、弧度、环境等引起的干扰影响
3：最高可达 1000 Hz 的开关频率
4：可稳定检测透明物体。
5：不受太阳光影响，可户外使用。
6：实现更远的检测距离（漫反射*远可达4 m！！是市场上绝无仅有的激光光电传感器）

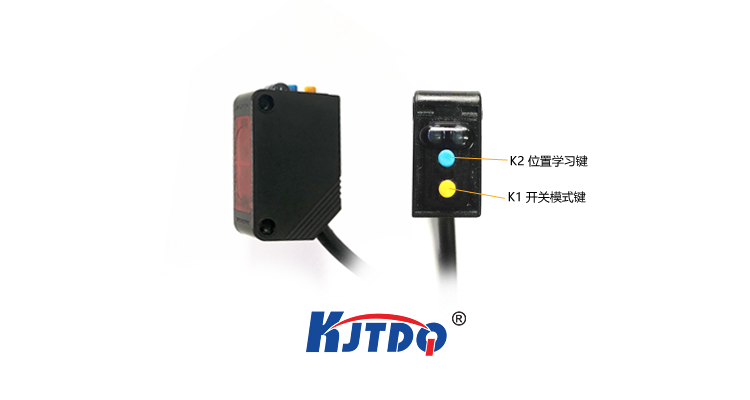

7：便捷易用的操作方式，使得普通型号仍能快速进行两个开关点的设置

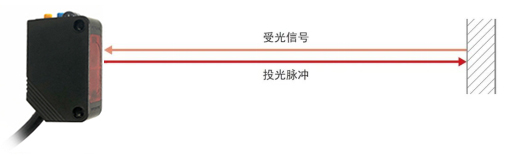

(1)传感器内部光源发送器发射脉冲激光光束
(2)测量 脉冲激光光束到达被测物体表面再反射回传感器接收芯片 的时间差，
(3)利用测得的时间差与光速的求出被测物距离（被测物距离=时间差*光速/2）
(4)通过这个距离信息，光电开关便可判断物体是否存在在设定的范围内

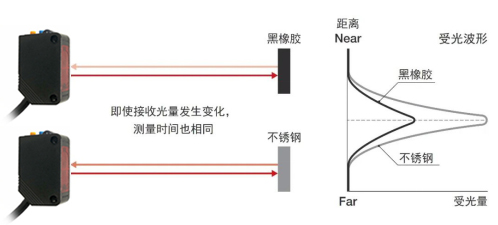

·任意工件都可稳定检测的TOF方式

TOF是“Time of Flight”的简称。将投光出去的光通过工件反射，到受光为止的时间差换算成距离进行感应的方式。

TOF方式是根据时间差来测量距离的，所以不受工件颜色、材质的影响。因此、更换工件时无需任何调整便可稳定感应。

即使是较少的受光量也可以感应，所以即使使用黑橡胶等低反射工件，仍可实现长距离检测。


·开关量型工作模式详解

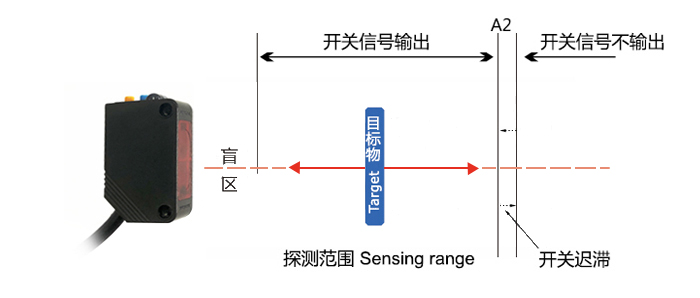

开关模式

开关反向模式

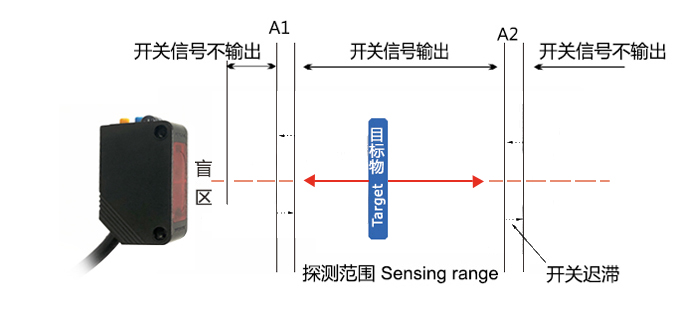

区间模式

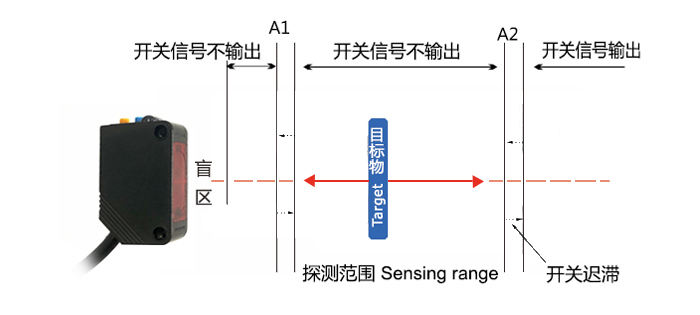

区间反向模式

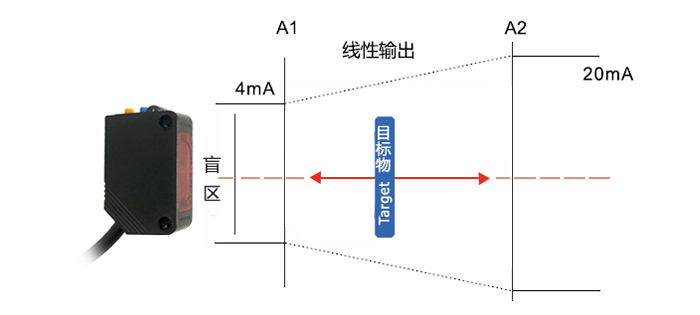

模拟量型工作模式详解

模拟量输出型输出4-20mA电流，其中4mA对应A1点位（默认为0），20mA对应A2点位（默认为量程2M），在A1和A2中间的位置呈线性变化。A1位置和A2位置不分远近。

TOF光电传感器在非接触定位和距离测量的应用中表现出优异的性能。

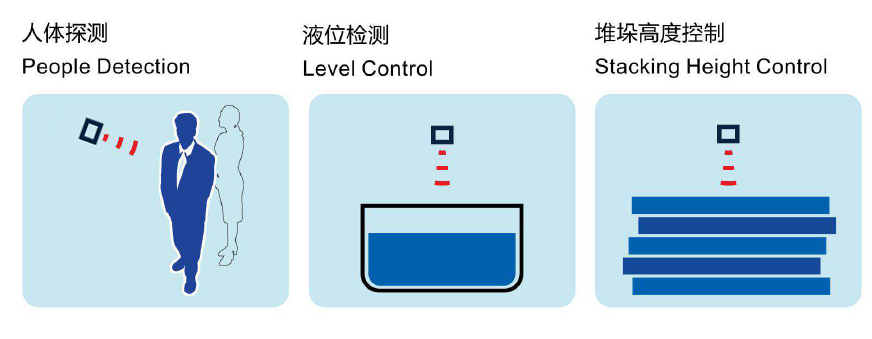

不受颜色和形状的影响，不受被测目标材质的限制，在工控自动化场景中得到广泛的应用。下面列举了一些行业中的典型应用。

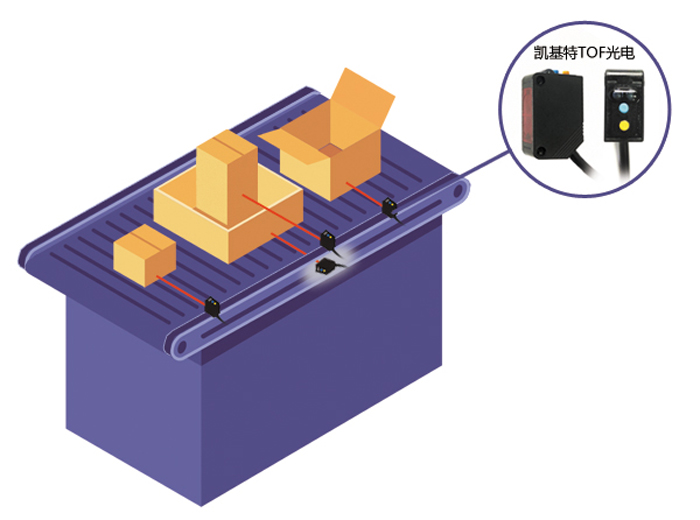

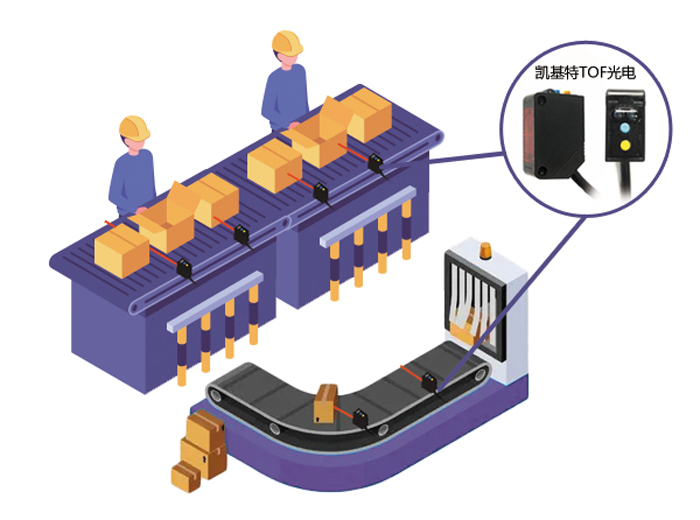

只需一款产品便可搭建分支、合流搬运线

KJT-FG30是通过设定距离进行检测的，因此不受颜色、材质的影响，节省了更换工件时的评估和调整时间。另外，相较于对射形、回归反射形，安装工数减半(1/2)，从而缩短了投产周期。

▲一款产品搭建分支、合流搬运线　

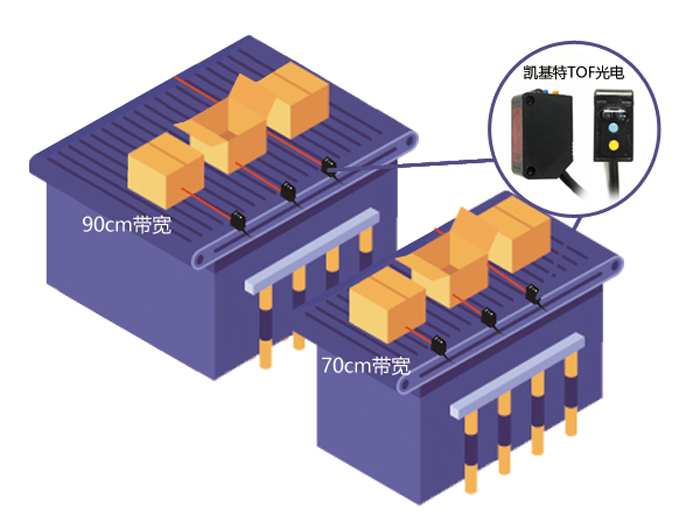

▲ 宽感应距离，可用于各种输送机线宽
以往，针对不同检测距离需求，需配备不同的传感器。但KJT-FG30具备30-4000mm的宽感应距离，无需切换传感器便可满足不同感应距离的需求。

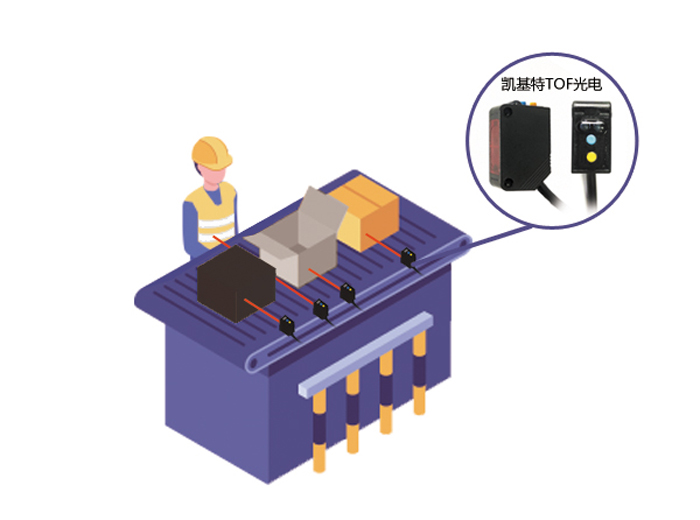

▲ 不受搬送工件限制的TOF方式　
以往，在切换检测工件时，往往需要事前评估。但EKJT-FG30可通过设定距离感应出颜色和材质不同的工件，由此得以节省评估、调整时间。另外，产线附近的作业员也不会被误检。

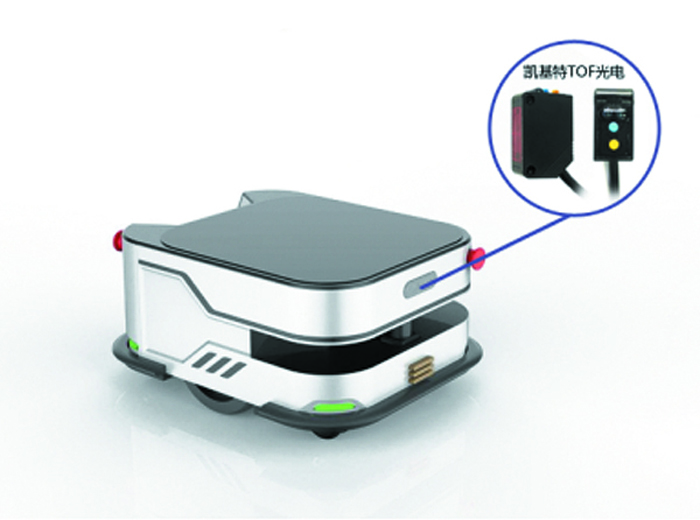

▲ 体积小巧，可安装在AGV内
　到目前为止，长距离反射传感器尺寸较大，并且在安装位置上受到限制。KJT-FG30已经实现了超小型化，因为它可以安装在各种地方，因此有助于实现更大的设计自由度。

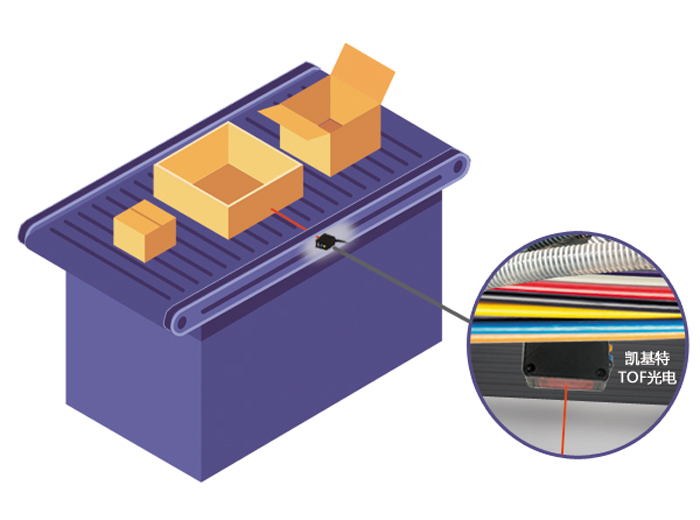

消除组装产线安装上的限制

如果在组装区域安装了传感器，工具和工件的碰撞会使传感器出现故障或光轴偏移从而引发误检。但KJT-FG30可通过远距离检测实现组装区域外的检测，由此减少不必要的停线，另外小型化消除了对安装位置的限制。

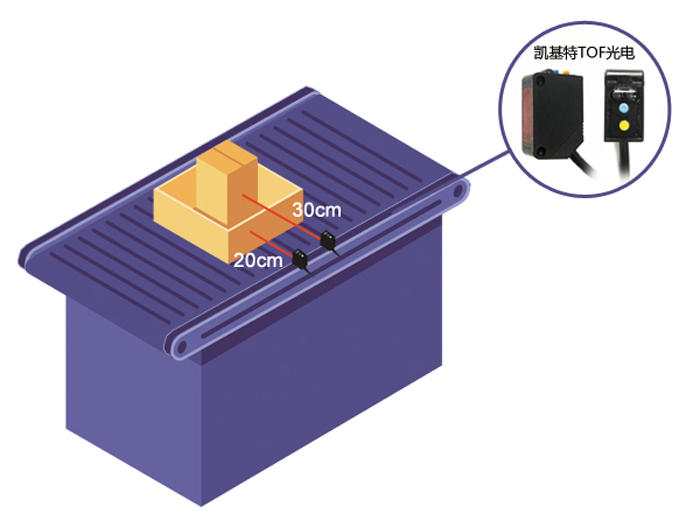

▲ 宽感应范围能够应对不同大小的检测工件
以往，传感器和检测工件的距离一旦发生变化，传感器的种类和安装位置就得配套变更。但KJT-FG30具备30-4000mm宽感应范围，即使追加了检测工件，也可直接使用，无需更换传感器。

▲ 不受检测工件限制的TOF方式
以往，在切换检测工件时，往往需要事前评估。但KJT-FG30可通过设定距离感应出颜色和材质不同的工件，节省了评估、调整时间 。另外即使工件表面出现污垢引发颜色変化，仍可稳定检测。产线附近的作业员也不会被误检。

▲ 狭小空间也不受限制的紧凑机身设计
以往，在追加传感器时，受到空间上的限制，往往需要改造产线。但KJT-FG30不受安装位置的限制，追加传感器变得更加容易。
