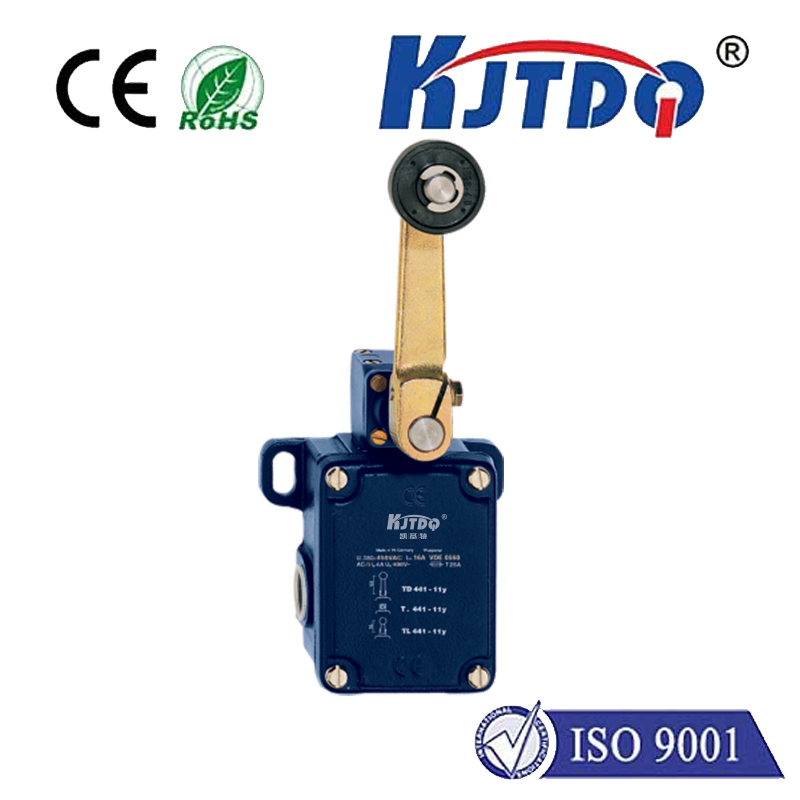

KJT-MD 441-11Y-M20

● ：2 个电缆入口 M 20 x 1.5
● ：执行器头可以 4 x 90° 的步长重新定位
● ：金属外壳
● ：控制杆位置 360° 连续调节
● ：杠杆可旋转 180°
● ：在耐温版本中，滚轮可以安装在轴上的两个不同位置
● ：106 毫米 x 99 毫米 x 63 毫米（基本组件）
● ：防护等级IP65
快速询价

主要特征

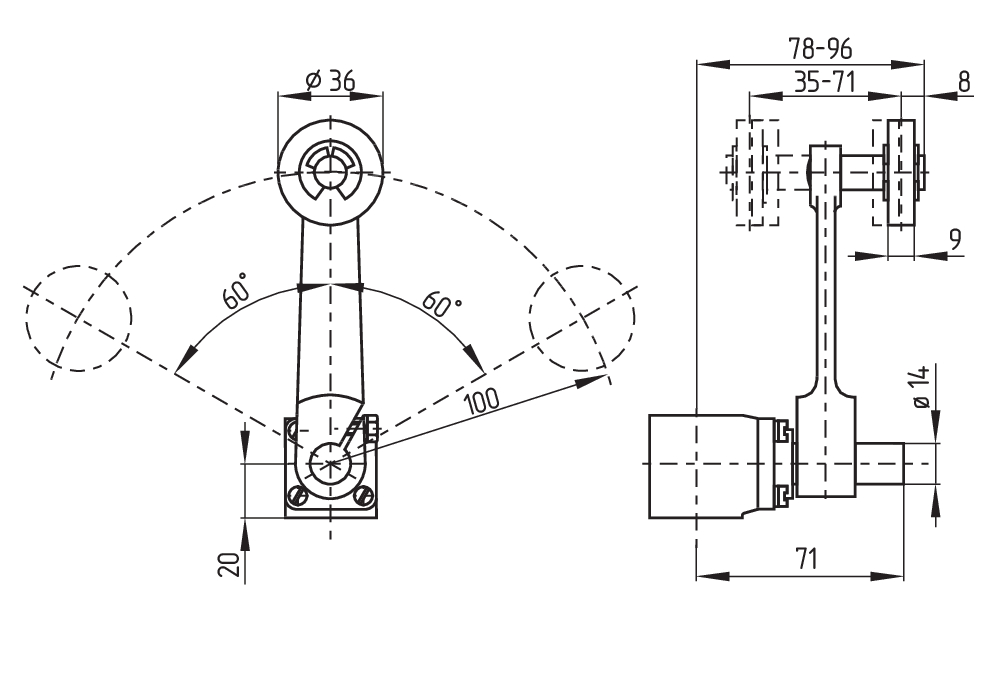

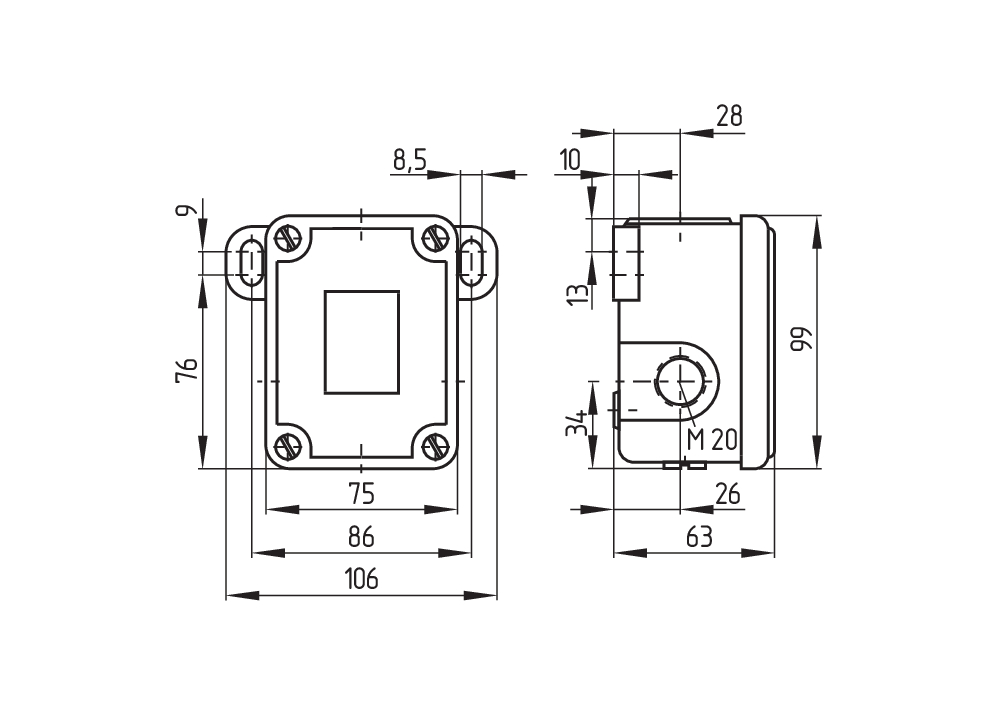

尺寸图
接线图
应用场景

凯基特重型限位开关是一种机械控制开关，有输送带防跑偏用、吊车过卷保护用、拉绳开关用等形式。发挥其高可靠性，被广泛应用在钢铁设备、大型输送机械、装卸机械和水泥设备上。耐恶劣环境。玻封接点中充填了惰性气体

主要技术参数

产品参数
型号	MD 441-11Y-M20	TD 441-11Y-M20	MD 441-11Y-T-M20	MD 441-11Y-T-2512	TD 441-11Y-2512
作用原理	机械的	机械的	机械的	机械的	机械的
外壳原材料	灰口铸铁，镀锌	灰口铸铁，镀锌	灰口铸铁，镀锌	灰口铸铁，镀锌	灰口铸铁，镀锌
触点材料	银	银	银	银	银
总重量	1,650g	1,675g	1,695g	1,650g	1,845g
常闭数量（NC）	1	1	1	1	1
常开数量（NO）	1	1	1	1	1
B 10D常闭触点 (NC)	2,000,000 次操作	2,000,000 次操作	2,000,000 次操作	2,000,000 次操作	2,000,000 次操作
执行元件	滚轮杠杆	滚轮杠杆	滚轮杠杆	滚轮杠杆	滚轮杠杆
滚筒材质	塑料	塑料	黄铜	黄铜	黄铜/塑料(可定制）
机械寿命	5,000,000 次操作	10,000,000 次操作	5,000,000 次操作	5,000,000 次操作	5,000,000 次操作

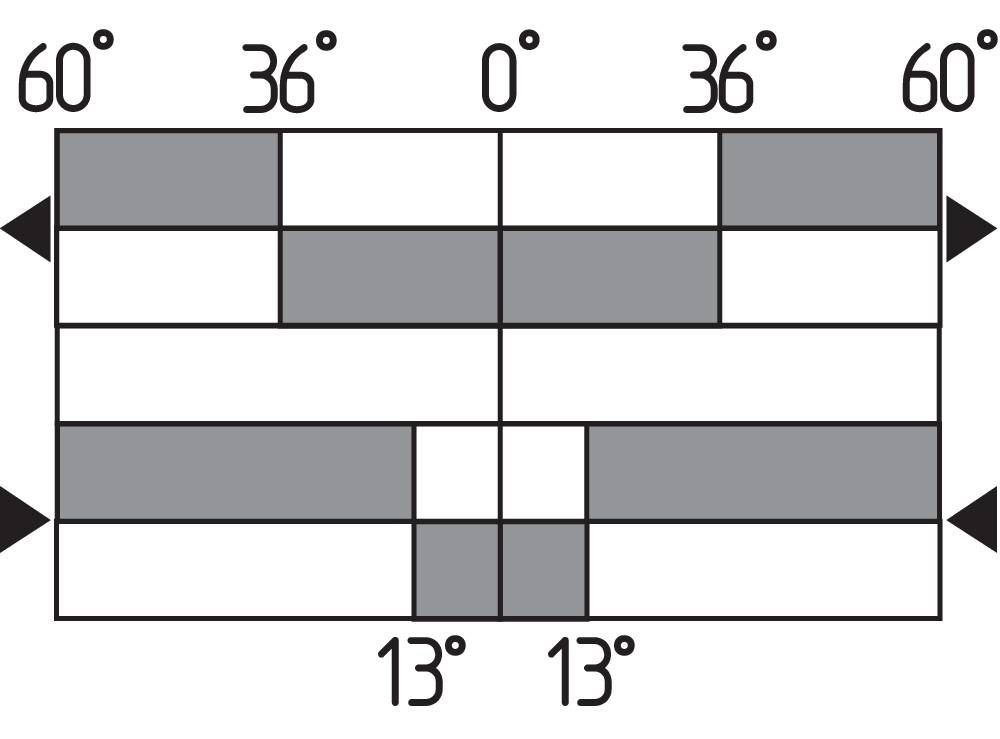

动作角度，从开关轴左侧算起	30°	30°	30°	30°	30°
动作角度，从开关轴右侧算起	30°	30°	30°	30°	30°
接触开路	2×2.5mm	2×6mm	2×2.5mm	2×2.5mm	2×2.5mm
最小驱动速度	1mm/分钟	1mm/分钟	1mm/分钟	1mm/分钟	1mm/分钟
最大动作速度	3m/秒	3m/秒	3m/秒	3m/秒	3m/秒
注意	动作速度：垂直驱动角度切换轴的驱动速度	动作速度：垂直驱动角度切换轴的驱动速度	动作速度：垂直驱动角度切换轴的驱动速度	动作速度：垂直驱动角度切换轴的驱动速度	动作速度：垂直驱动角度切换轴的驱动速度
电路连接	螺丝连接 M20 x 1.5	螺丝连接 M20 x 1.5	螺丝连接 M20 x 1.5	螺丝连接 M20 x 1.5	螺丝连接 M20 x 1.5
最小电缆截面	1.5mm²	1.5mm²	1.5mm²	1.5mm²	1.5mm²
最大电缆截面	2.5mm²	2.5mm²	2.5mm²	2.5mm²	2.5mm²
注意	电缆部分：包括导体套圈	电缆部分：包括导体套圈	电缆部分：包括导体套圈	电缆部分：包括导体套圈	电缆部分：包括导体套圈
线材截面	13 AWG	13 AWG	13 AWG	13 AWG	13 AWG
产品尺寸
长宽高	63mm106mm237mm	63mm106mm237mm	63mm106mm237mm	63mm106mm237mm	63mm106mm192mm
脚轮宽度	9mm	9mm	9mm	9mm	9mm
脚轮直径	36mm	36mm	36mm	36mm	36mm
应用环境条件
防护等级	IP65	IP65	IP65	IP65	IP65
环境温度	-30 ... +90°C	-30 ... +90°C	‘-40 ... +200°C	‘-40 ... +200°C	‘-40 ... +200°C
额定绝缘电压	250 VAC	400 VAC	250 VAC	250 VAC	250 VAC
额定冲击耐受电压	4kV	6kV	6kV	4kV	4kV
电气数据
热测试电流	16A	16A	16A	16A	16A
应用类别	AC-15: 250 V / 4 A	AC-15: 400 V / 4 A	AC-15: 250 V / 4 A	AC-15: 250 V / 4 A	AC-15: 250 V / 4 A
开关元件	常开触点、常闭触点	常开触点、常闭触点	常开触点、常闭触点	常开触点、常闭触点	常开触点、常闭触点
开关原理	快速动作	动作缓慢	快速动作	快速动作	快速动作
最大弹跳持续时间	5 ms	/	5 ms	5 ms	5 ms
最大切换时间	35 ms	/	35 ms	35 ms	35 ms
