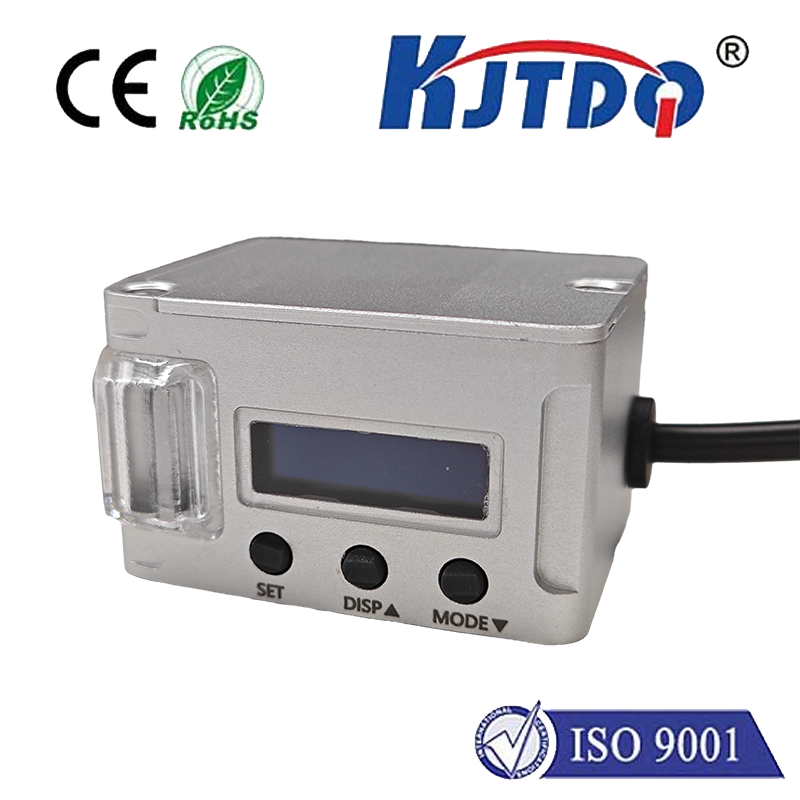

放大器内置型TOF激光传感器 KJT-TG20C
- 型号：KJT-TG20C
- 类型：M12 连接器电缆型
- 检测距离：10m
- 光点直径：约 4 mm
- 光源：红色激光 (660nm)
- 重复精度：±5mm
- 响应频率：500Hz
KJT-TG20系列是一款高精度近距离测距型激光雷达，既支持室内应用，也支持室外应用。对于精密仪器检测，自动化生产线的过程控制，可靠地测量并检测极暗或发亮的材料等类型的应用，KJT-TG20的技术指标能够确保满足应用的需求。
| 型号 | KJT-TG20 | KJT-TG20C | KJT-TG20CL | KJT-TG50 | KJT-TG50C | KJT-TG50CL | |
| 类型 | 电缆型 | M12 连接器电缆型 | 电缆型 | M12 连接器电缆型 | |||
| 检测距离 | 10m | 20m | |||||
| 光点直径 | 约 4 mm | 可变(在 ø40 mm 以下使用) | |||||
光源 | 种类 | 红色激光 (660nm) | |||||
| 防止相互干扰功能 | 4 台(使用防止干扰功能时) | ||||||
| 重复精度 | ±5mm | ||||||
| 响应频率 | 500Hz | ||||||
| I/O | 控制输出 | NPN 集电极开路/PNP 集电极开路 切换方式 30 VDC 以下、50 mA 以下、残余电压 2 V 以下 N.O./N.C. 切换方式 *3*4 | |||||
| 外部输入 | 投光停止/ 调谐/ 基准面更新(使用DATUM 模式时) 切换方式 短路电流 NPN：1 mA 以下/PNP：1 mA 以下 | ||||||
| 模拟输出 | ― | 电流输出 / 电压输出 切换方式 电流输出：4 至 20 mA 最大负载电阻 500 Ω 电压输出：0 至 10 V 外部负载电阻 5 kΩ 以上 *3*4 | |||||
| 保护电路 | 电源逆接保护、电源电涌保护／输出短路保护、输出逆接保护、输出电涌保护 | ||||||
| 电源电压 | 20 至 30 VDC 涟波(P-P)10%、Class 2 或 LPS | ||||||
| 消耗电流 | 45 mA 以下(负载除外)*5 | 50 mA 以下(负载除外)*7 | |||||
| 环境抗耐性 | 外壳防护级 | IP65/ IP67 | |||||
| 环境光照 | 白炽灯/日光：10,0000 lux 以下 | ||||||
| 环境温度 | -20 至 +55 °C (无冻结) | ||||||
| 相对湿度 | 35 至 85 % RH (无凝结) | ||||||
| 抗震性 | 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 | ||||||
| 耐冲击性 | 1,000 m/s^2、X,Y,Z 方向各 6 次 | ||||||
| 材质 | 罩壳：锌铸件(镀镍- 铬)、 指示灯盖和按钮：PES、 附带防止划伤涂层的PMMA、 电缆套管：PBT、 电缆：PVC | 罩壳：锌铸件(镀镍- 铬)、 指示灯盖和按钮：PES、 镜头盖和显示器：附带防止划伤涂层的PMMA、 电缆套管：PBT、 电缆：PVC、 M12 连接器：TPE、PBT、镀镍黄铜 | 罩壳：锌铸件(镀镍- 铬)、 指示灯盖和按钮：PES、 镜头盖和显示器：附带防止划伤涂层的PMMA、 电缆套管：PBT、 电缆：PVC | 罩壳：锌铸件(镀镍- 铬)、 指示灯盖和按钮：PES、 镜头盖和显示器：附带防止划伤涂层的PMMA、 电缆套管：PBT、 电缆：PVC、 M12 连接器：TPE、PBT、镀镍黄铜 | |||
补充：
*1 可显示范围为 50 至 2200。
*2 FDA(CDRH) 的分类是基于 IEC60825-1，并根据Laser Notice No.50 的要求而实施的 。
*3 I/O 可从以下组合中进行选择。
・控制输出 × 2、控制输出+ 外部输入
・控制输出＋模拟输出(仅限 LR-TB5000/TB5000C/TB5000CL)
・外部输入＋模拟输出(仅限 LR-TB5000/TB5000C/TB5000CL)
(设定方法请参阅使用说明书)
*4 IO-Link：支持 Specification v.1.1 / COM2(38.4 kbps)。
在无法经由网络下载文件的环境中使用时，请联系最近的营业所。
*5 145 mA 以下(包含负载)
*6 可显示范围为 50 至 5200。
*7 150 mA 以下(包含负载)
